Se siete in possesso di un computer avente una GPU Nvidia G84 o G86 potreste imbattervi in un serio problema hardware legato al chip. Infatti Nvidia ha dovuto dichiarare di aver sbagliato la lega di stagno presente nel lato saldature del chip e che questo comporta una dissaldatura di alcuni pin provocando il malfunzionamento dell’intero computer.
La vicenda è iniziata nel 2008 e a tutt’oggi miete ancora vittime, infatti essendo un problema dovuto al materiale è imprevedibile sapere se e quando il proprio chip difettoso smetterà di funzionare. Questo fattore dipende soprattutto dallo stress fisico dovuto al riscaldamento del chip: più repentino nei PC portatili (in cui vi sono stati i casi maggiori), meno nei PC desktop dove le parti elettroniche subiscono molto meno stress essendoci più dissipazione. Per chi fosse interessato alla vicenda e ai suoi sviluppi può consultare google da qui.
Ma veniamo a noi, io dispongo di un portatile avente proprio una GPU Nvidia G84 precisamente la 8400M GS e dopo ben 3 anni dall’acquisto del computer (con cui mi sono trovato estremamente bene) si sono presentati i problemi alla GPU. I sintomi di tale malfunzionamento dovuto al chip Nvidia sono i seguenti:

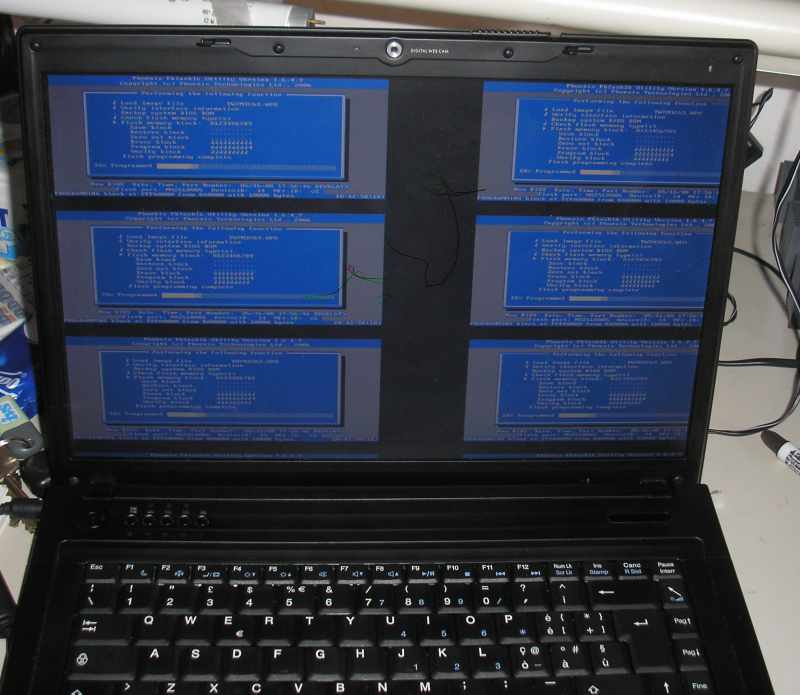

- Schermate multiple uguali (tipicamente 6) sullo schermo del computer (foto sotto) e/o distrbi vari nelle immagini del monitor anche nella visualizzazione del bios;
- Blocchi improvvisi del computer con freccia e immagine sul monitor bloccata (l’immagine sul monitor può risultare anche riprodotta male);
- Errori di blocco del driver video e schermate blu dovute al driver video.
Ovviamente essendo un problema hardware un aggiornamento del bios o del driver video non possono risolvere nulla e l’unica possibilità è rivolgersi al produttore facendo valere i propri diritti, ma ahimè se si è fuori garanzia sarà necessario pagare l’eventuale riparazione o sostituzione della scheda madre anche rivolgendosi ad aziende esterne. La riparazione consiste in una procedura detta reflow che consta nel riscaldare i pin sottostanti per far si che venga ripristinato il contatto elettrico.
Nel caso si voglia riparare il computer spendendo poco con soddisfazione è possibile seguire questa procedura dove viene illustrato un metodo “casalingo” di reflow da fare a casa propria. La procedura qui descritta va bene per i portatili aventi la scheda video integrata nella scheda madre o su scheda dedicata, mentre per i desktop sarà necessario operare direttamente sulla scheda video.
ATTENZIONE: Tentare questa via solo se necessario (leggasi ultima spiaggia) e se siete abbastanza abili in elettronica, massarielectronics.it non si assume alcuna responsabilità sull’esito che otterrete!
I metodi casalinghi di reflow sono principalmente due: uno prevede l’uso del forno elettrico di casa, mentre l’altro prevede l’uso di una pistola ad aria calda (foto a fianco). In questa guida viene descritto il metodo con la pistola ad aria calda perché risulta più sicuro ed è possibile effettuarlo senza necessariamente smontare la scheda madre dal portatile. Il successo dell’operazione se tutto viene eseguito come descritto è molto probabile!
OCCORRENTE

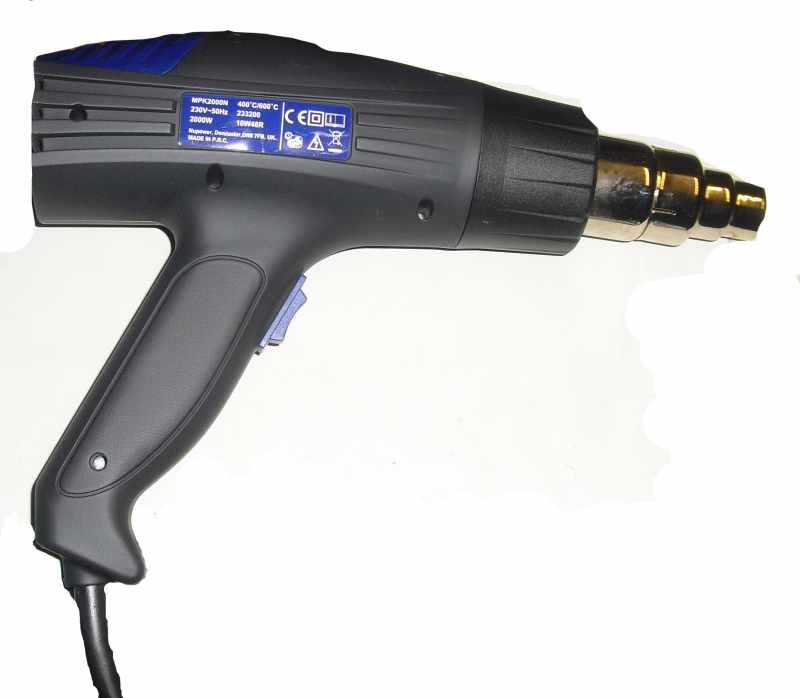

- Pistola ad aria calda. Si trova in qualsiasi negozio per la casa o di bricolage, a meno di 20€, ed è possibile, con un po’ di pratica, utilizzarla in elettronica per saldare e dissaldare componenti a montaggio superficiale.
- Del cartone di spessore in grado di proteggere gli altri componenti durante l’operazione di reflow del chip. Lo potete trovare negli imballaggi o nelle cassette della frutta di cartone. Deve essere di grosso spessore per evitare che prenda fuoco durante il riscaldamento!
- Un cutter per tagliare il cartone nelle giuste dimensioni.
- Cacciaviti adatti alle viti del proprio portatile.
- Pasta termica di buona qualità per processori (es. Artic Silver 5).
INIZIAMO LE OPERAZIONI

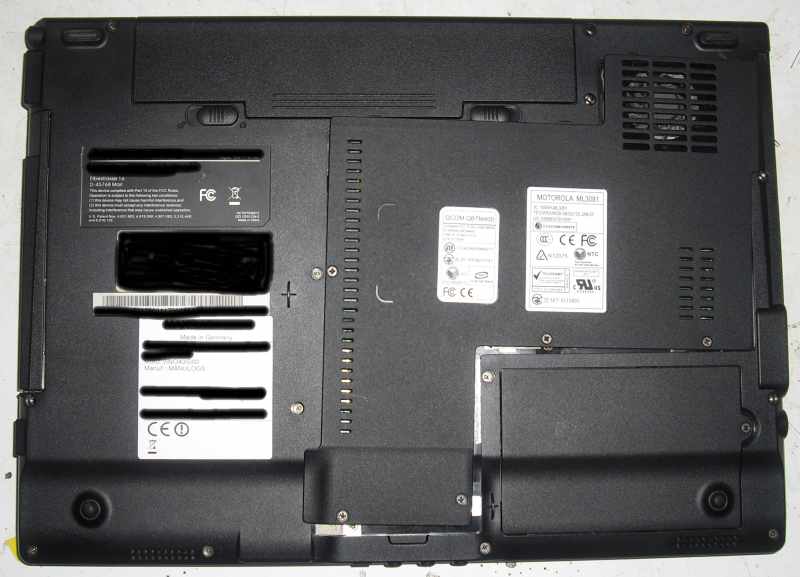

Per prima cosa stacchiamo la batteria e il cavo di alimentazione dal portatile ed iniziamo ad aprirlo. Per effettuare il reflow spesso non è necessario smontare interamente il computer ed estrarre la scheda madre, ma è sufficiente (se siete fortunati, come nel mio caso) aprire uno degli sportelli presenti nella parte sottostante del portatile per poter accedere a cpu, gpu, chipset e dissipatore (solitamente unificato per tutti i componenti sfruttando una heat pipe). Usate un cacciavite opportuno per aprire le viti, ne eviterete il danneggiamento e l’impossibilità di svitamento.

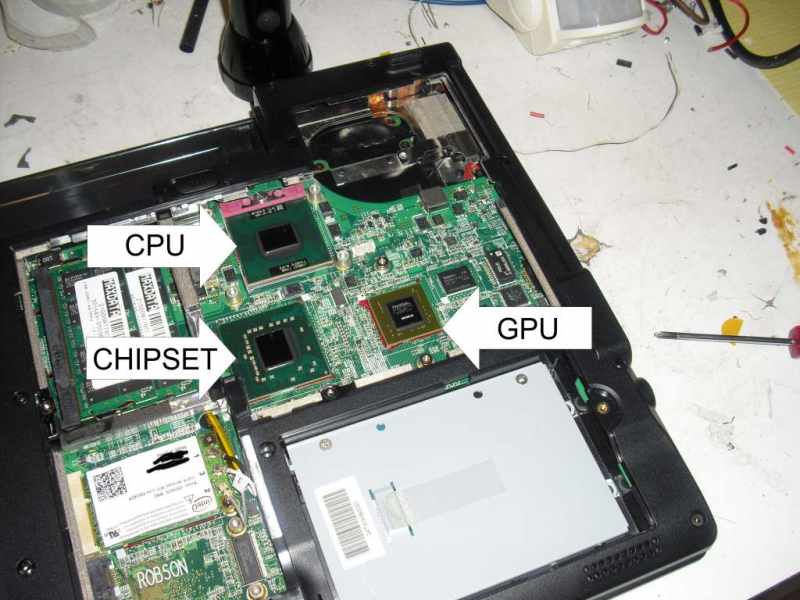

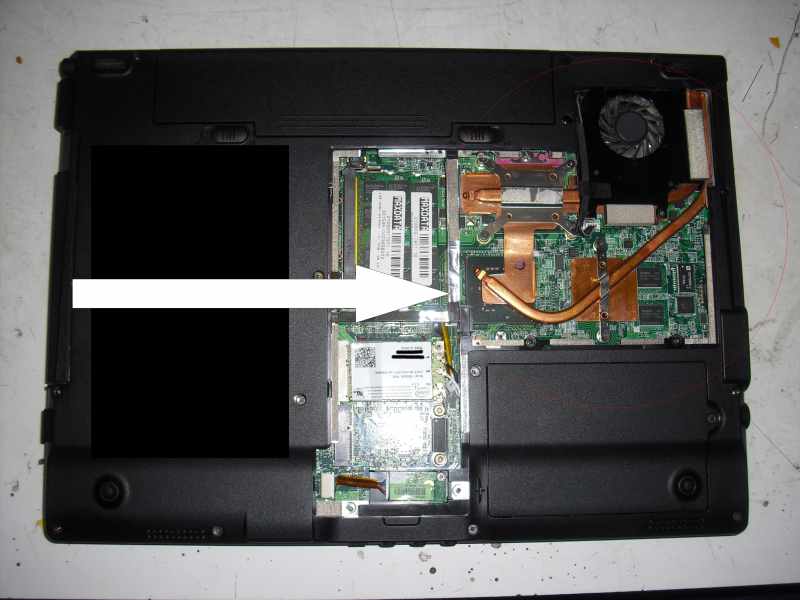

Una volta rimosso lo sportello dovreste trovare il corpo dissipatore ad heat pipe con ventola che sovrasta i vari chip più calorosi quali CPU, GPU e chipset della scheda madre. Ora sarà necessario rimuovere questo dissipatore per individuare la GPU Nvidia ed eseguire il reflow. La modalità di rimozione varia a seconda del portatile e se siete fortunati può essere fatta senza rimuovere la scheda madre dal portatile. La rimozione può risultare difficoltosa se la pasta termica presente tra i vari chip e il dissipatore fa da collante: procedete con cautela!
Una volta rimosso approfittatene per pulire il dissipatore e la ventola dalla polvere. Rimovete ora dal chip Nvidia con un oggetto morbido gli eventuali residui di pasta termica, dovreste identificare facilmente la GPU Nvidia poiché è possibile leggere sul chip di silicio il marchio Nvidia con altre scritte (nei portatili poi risulta spesso più piccolo della CPU e del chipset) (figura sotto).

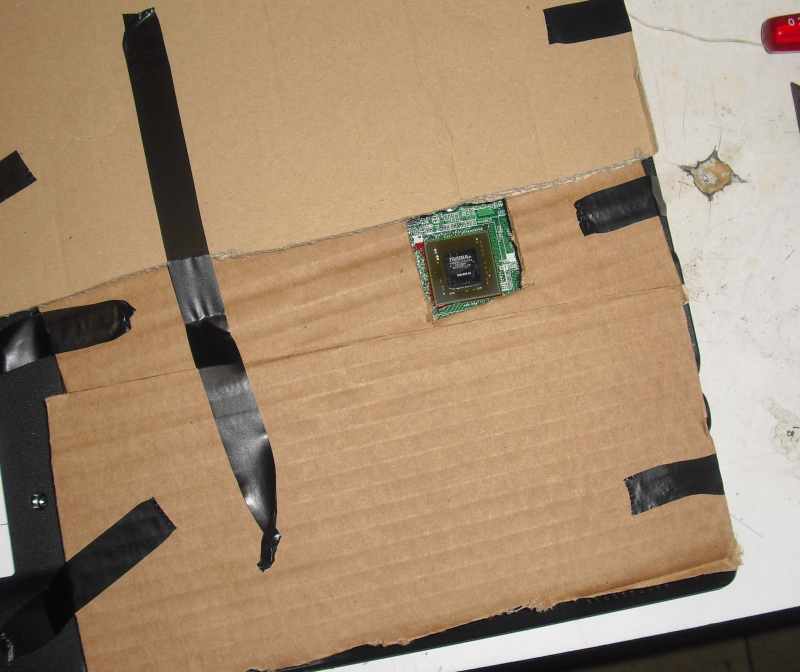

Ora prendete il cartone e il cutter per creare una finestra di dimensioni corrispondenti circa alle dimensioni della GPU ed assicurate il cartone sul portatile utilizzando del nastro adesivo. Questo accorgimento proteggerà gli altri componenti durante la procedura di reflow. L’immagine sotto vi mostra come dovrà risultare la protezione di cartone.
A questo punto siamo pronti ad effettuare l’operazione di reflow, solitamente le pistole hanno più temperature (tipicamente 300°C e 600°C) la pistola va impostata a circa 300°C.

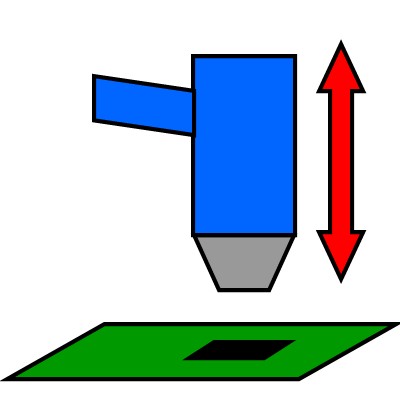

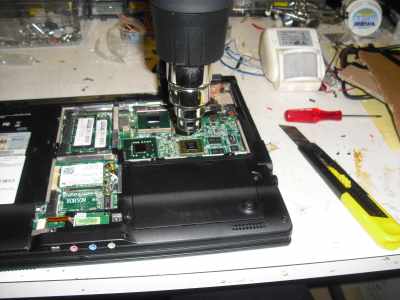

Accendiamo la pistola ad aria calda attendendo 10 secondi per far si che l’aria in uscita raggiunga la giusta temperatura. Ora posizioniamo la pistola in verticale con il getto d’aria verso la GPU muovendo la pistola sull’asse verticale, posizionandola continuamente e alternativamente a una trentina di centimetri e a pochi centimetri dalla GPU per circa un minuto, come visibile nelle figure sotto.
Una volta terminato lasciate il computer fermo a raffreddare per alcuni minuti senza forzarne il rafreddamento. Ora siamo pronti a rimontare il portatile iniziando con il mettere la pasta termica sul chip Nvidia: disponetela con un cotton fioc in modo uguale su tutto il chip. Fate attenzione a non esagerare perché lo strato deve essere il più sottile possibile. Rimontate, infine, il dissipatore e lo sportello esterno del portatile.
Bene, a questo punto non ci resta che verificare la buona riuscita dell’operazione: buona fortuna. Io ho effettuato questa operazione ed a tutt’oggi il portatile è perfettamente funzionante! Alcune volte però l'operazione va ripetuta più volte nel corso del tempo, in quanto il problema potrebbe ripresentarsi.
Vorrei sapere quali sono le vostre temperature se possibile in modo da cercare insieme una soluzione. la mia mail è unmetered-host
Il PC funziona perfettamente
Il phon fa 200 gradi quindi bisogna usarne due
Ho un asus f3sv dal 2006 e l'ho ripristinato con reflow 3 volte nell'arco degli ultimi due mesi, fino a prima tutto perfetto. Per la cronaca mi si è presentato il problema dopo un update a win7 64 ed un driver della scheda video non compatibile per cui ho dovuto riformattare con ritorno a xp32. Dopo il terzo reflow con asciugacapelli sevuendo la procedura (già eseguita 2v con successo) si avvia ma lo scheemo resta nero. Sistema s avvia regolare. Idee in merito? È andato storto qualcosa? Grazie per l'aiuto
piccolo aggiornamento - Dicevo al terzo reflow mi ha dato questi problemi:
Inizialmente si avviava normale, WiFi funzionante, in fase di reinstallazione di tutti i programmi, passando da vgasave al driver dal sito Asus ha iniziato a dare bsod a random con errore di tipo hardware. Dopodiché si bloccava sul logo di win in fase di avvio e per spegnerlo bisognava togliere l'alimentazione . Ho rifatto la procedura con alluminio + phon professionale, ho aggiunto pasta termica e una moneta da 2cents che aveva funzionato nei primi due reflows. Dopo due avvii di windows con schermo nero ma suoni e login ok, si accende con la ventola al max e si spegne nel giro di poco senza avviare win. Lo schermo non da segni di vita. Ho davvero bisogno di ripristinarlo visto che nel mercato attuale hanno rimosso la FireWire da tutti i NB e per assurdo ho diversa strumentazione che non viene supportata da sviluppatori nei vari OS 64 bit, ergo non trovo un sostituto che non sia un mbpro.
Ciao e grazie per l'aiuto.
Premetto di avere un Acer 7720g ottimo ma anche io ho da due anni lo stesso problema, pur avendo effettuato da un tecnico reflow ha funzionato x un mese e poi nuovamente schermo nero
Questa volta proverò io ma vorrei sapere gentilmente se qualcuno ha acquistato una nuova scheda video? (possibilmente più prestante e affidabile)
E da dove?
Ps. Chissà riesco a sistemarlo x natale (mi fareste un regalo)
Saluto e ringrazio
Solo che la schermatura del resto della scheda madre l'abbiamo fatta con alcuni strati di carta di alluminio (la pistola termica rischia seriamnete di incendiare il cartone ...).
Ed il PC di Wally è tornato a nuova vita
Per la cronaca , un HP Pavilion DV6500 prodotto nel 2007 ed acquistato nel Gennaio 2008.
Chau!
Solo che la schermatuda del resto della scheda madre l'abbiamo fatta con alcuni strati di carta di alluminio (la pistola termica rischia serimanete di incendiare il cartone ...).
Ed il PC di Wally è tornato a nuova vita
Per la cronaca , un HP Pavilion DV6500 prodotto nel 2007 ed acquistato nel Gennaio 2008.
Chau!
Oggi, dopo quasi 4 mesi dal primo reflow , ho resuscitato il mio Sony Vaio VGN FE-41Z per la seconda volta usando una pistola ad aria calda (300°). Invece del cartone, per proteggere la MB ed i suoi componenti ho usato un foglio di materiale termoisolante composto da un foglio resistente alle alte temperature già incollato su di uno strato di neoprene di circa 1 cm. La prima volta ho rispettao i 40 secondi, la seconda, per errore, per meno di 2 minuti. Ho
Ancora grazie.
Distanza di 1-2cm alla massima potenza. Dopo 5/6 minuti, appena ho spento il phon, ho premuto leggermente sulla GPU con la punta dell'asciugacap elli per provare a schiacciare un po' le balls (saldature) del chip poi ho lasciato raffreddare.
Rimontato ed acceso con successo!!
Ecco come si presentava il problema: schermo grigio chiaro e righe sottili verticali al boot. Se collegavo monitor esterno, funzionava, risoluzione molto sgranata, colori sballati e illeggibile.
il mio è un notebook asus x56s preso nel luglio 2008 con scheda 9500m gs... nessun segnale di avviso! sino a 6 giorni fa funzionava benissimo poi lo spengo, dopo qualche ora riaccendo e lo schermo non va... suoni vari e carica windows, parte pure il wmediacenter se premo il tasto rapido, ma schermo morto sia lcd che retroilluminazi one, non s'accende neanche per il bios, non funzionano uscite per lo schermo esterno (vga e video-s) sembra proprio che la scheda video non "comunichi"... qualche consiglio?? grazie in anticipo :_)
---------------------------------------------------------------------------------
Ciao, probabilmente o si è scollegata la scheda video o il tuo problema è simile a quello descritto sopra. Non ti resta che aprirlo o affidarlo a qualcuno che lo apra e verifichi se c'è un problema meccanico di collegamento o se purtroppo è necessario il reflow.
Salve, si a volte e necessario rifare l'operazione. Per risolvere definitivamente il problema nei casi più sfortunati è necessario dissaldare il chip e ripristinarne i collegamenti, operazione costosa e non alla portata di tutti i laboratori in quanto ci voglio strumenti particolari. Oppure la via più semplice è fare un nuovo tentativo magari più prolungato (attenzione a non bruciare il chip) ed evitarne l'eccessivo riscaldamento durante l'uso.
dove posso aggiustarlo definitivamente ?????
grazie
ciao
ieri sera ho fatto il reflow sul mio DELL... ha funzionato!!
Nel malaugurato caso che fosse qualche condensatore o componente dell'alimentato re essendo un portatile (componenti molto piccoli) converrebbe sostituire la scheda madre piuttosto che ripararlo. Però ripeto che questa è solo una possibilità. Si può provare a rieseguire il reflow e vedere se il problema si estingue o capita meno frequentemente.
Per quanto riguarda la schermata blu, Windows ad ogni errore grave fa una copia della memoria ram in modo che tramite programmi di analisi del dump è possibile scoprire (con alcuni limiti) la causa che ha generato l'errore. Qui c'è un servizio online che ti permette di inserire il dump ed ottenere la possibile causa. I vari dump si trovano solitamente nella cartella "C:\Windows\Min idump" nominati con data.
Ciao, da quello che ho potuto leggere su internet il problema alla scheda video spesso si presenta anche come problema in altri componenti del portatile e in particolare la scheda di rete o WiFi. Dai problemi che esponi il problema potrebbe anche derivare da un malfunzionament o dell'alimentato re interno al portatile o dai condensatori che alimentano le RAM. Questo è vero specialmente se gli errori non seguono una logica (applicazioni che vanno in crash senza motivo e in maniera non ripetibile). Per toglierti ogni dubbio prova a eseguire il reflow della scheda video e poi vedi se i problemi accennati rimangono.
Tutto ok, come le precedenti operazioni.
Speriamo che duri a lungo.
la prima se è un problema che io abbia riusato la stessa pasta che c'era prima sulla scheda, e non cambiandola con una nuova????
e due non so se prima non ci facevo caso ma ora il computer scalda di più in quella parte...
ho effettuato l'operazione indicata il 4 marzo 2012 ed avevo promesso di dare notizie dopo la stessa.
Oggi e' il 7 aprile, e il notwebook funziona perfettamente nonostante l'intenso uso della GPU.
Grazie,
ebay.it/.../...
Comunque questo è solo come indicazione se lo trovate più economico fate voi, l'importante e usare questo tipo.
Toni
operazione effettuata come da istruzioni.
Strumenti:
1) pistola termica Bosch PHG 500-2 (49,90 euro)
2) cartone da imballaggio spesso (0,00 euro)
3) pasta termica per cpu Cooler Master (4,90 euro)
4) cacciaviti vari
il notebook Acer Aspire 5920G con scheda Nvidia 8600M funziona perfettamente dopo l'operazione.
Naturalmente solo il tempo e l'uso riveleranno la convenienza della operazione; comunichero' nei prossimi giorni eventuali nuove situazioni.
Grazie sentite, Massari.
Sulla Xbox funziona a volte, ma dura poco, nonpiù di un paio di mesi.
Purtroppo non ho mai avuto a che fare con un centro assistenza, però cercando su google assistenza notebook ce ne sono molti e spesso fanno un preventivo gratuito.
Prova a collegare un monitor esterno per vedere se il problema è relativo al monitor del notebook. Controlla inoltre se nel eseguire la procedura non si è scollegato qualche cavo (specialmente quello che va dalla scheda madre o video al monitor). Se lo schermo è nero e al buio non emette luce allora il problema può essere la retroilluminazi one dello schermo.
Ciao, purtroppo non possiedo tale console e pertanto non posso darti consigli mirati. Comunque la procedura è la circa la stessa, anche se ovviamente si avrà una diversa modalità di smontaggio. Su youtube sono presenti alcuni video su come eseguire tale procedura su xbox ecco un link di esempio www.youtube.com/.../ .
stessa procedura?
grazie
Ciao, se può esserti utile io prima di fare questa procedura ho cercato altre strade: la più semplice è quella di affidarsi a siti che propongono la riparazione di notebook (li puoi trovare su google) il costo si aggira sui 100€ per una operazione di reflow fatta a livello professionale, oppure (se disponibile) possono sostituire la scheda madre. Oppure su youtube ci sono altre procedure: alcune fanno uso del forno, altre di strumenti specifici.
Buona fortuna! Comunque il pc non è un Acer ma un Belinea b.book 5
Ora leggendo questa guida penso di aver trovato la soluzione al mio problema, a quando vedo dalle foto il pc preso da te in esame è un acer.
Poi ti farò sapere come mi è andata1
Grazie
Ti ringrazio per il commento. Riguardo alla richiesta bisogna fare molta attenzione a non scuotere la scheda durante le operazioni. Io ho fatto quella procedura su 3 schede madri, il rischio c'è sopratutto con i componenti a montaggio superficiale e dipende dalla scheda madre. Fortunatamente nella mia non c'era alcun componente superficiale sul lato saldature. La cosa migliore è direzionare bene l'aria rimanendo pronti a prendere il condensatore appena si scioglie lo stagno.
Mi riferisco a questa procedura massarielectronics.it/.../...
Non ho ancora provato la tua procedura, perchè non ho la pistola ad aria calda. uso invece un saldatorino a gas, che trovo ottimo e mi permette di raggiungere lo stesso risultato. volevo chiederti se con la pistola ad aria calda, utilizzata per saldare/dissald are componeni fissati in superficie, si rischia che questi e quelli vicini "volino via" spinti dall'aria calda?
te lo chiedo perchè dovrei sostituire dei condensatori elettrolitici superficiali sulla scheda madre di un macintosh classic (1990) e col saldatore sono certo di non riuscire...
Grazie per la guida e per la risposta che spero vorrai darmi.
Ciao,
penso che sia sufficiente anche solo l’utilizzo della pistola ad aria calda sul chip, con la stazione ad aria calda sicuramente diminuirai il tempo ma aumenterà il rischio di friggere il chip. Al minimo la pistola ad aria calda economica produce già 300°C più che sufficienti per effettuare l’operazione.
Ovviamente sono solo supposizioni visto che non ho a disposizione alcuna XBOX e quindi non ne conosco la struttura interna.
Su youtube puoi trovare anche altre persone che hanno effettuato queste operazioni con l’XBOX ed io stesso mi sono ispirato a queste, anche se la maggior parte utilizzano il metodo del forno elettrico che a mio avviso è troppo lungo e rischioso rispetto alla pistola.
Mi sapresti dare qualche consiglio per una xbox?
Mi pare di capire che il procedimento è simile, ma che tu sappia, avendo la mainboard completamente a portata di mano, si potrebbe posizionare una stazione ad aria calda a 100° nella parte di sotto ed andare con una pistola termica nella parte superiore?
Grazie per i consigli che mi darai.
Sono felice di questo! Grazie per il commento.
Ero disperato perché il pc era uscito di garanzia da 1 mese e mezzo e mi ha cominciato a darmi il problema.
Se passi dalle mie parti minimo ti devo una pizza.
